ステンレス（SUS303）平先イモネジ商品寸法一覧

平先イモネジ（平先セットスクリュー）

平先イモネジ（平先セットスクリュー）

材質：ステンレス　JIS規格：SUS303（Pb）相当 (Setscrew with flat point)

ねじ呼び径 → ピッチ →	M1 P0.25	M1.2 P0.25	M1.4 P0.3	M1.6 P0.35	M1.7 P0.35	M2 P0.4	M2.5 P0.45	M3 P0.5

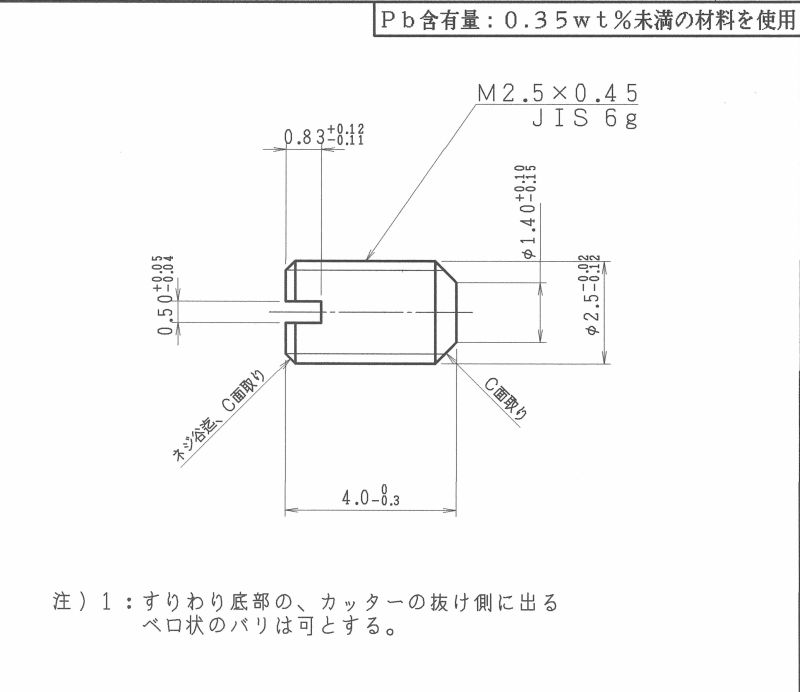

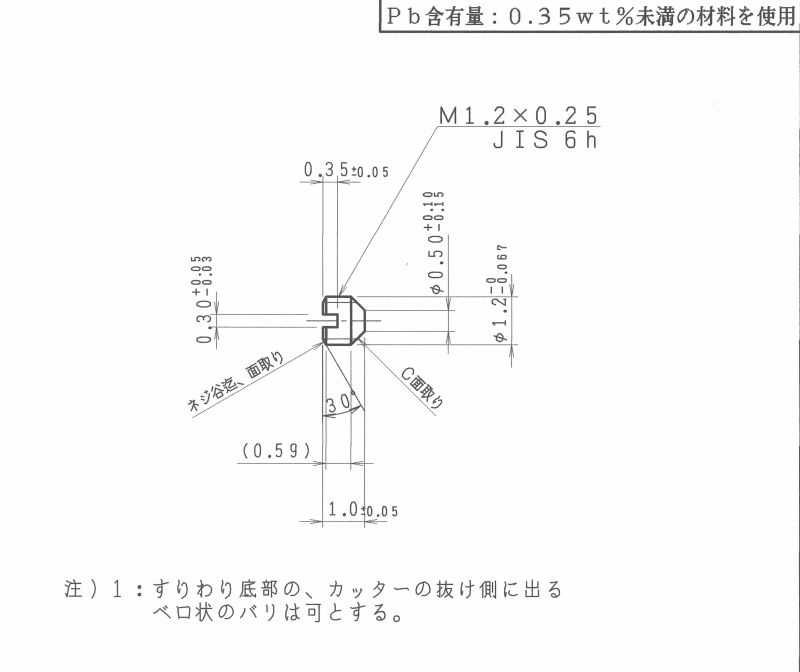

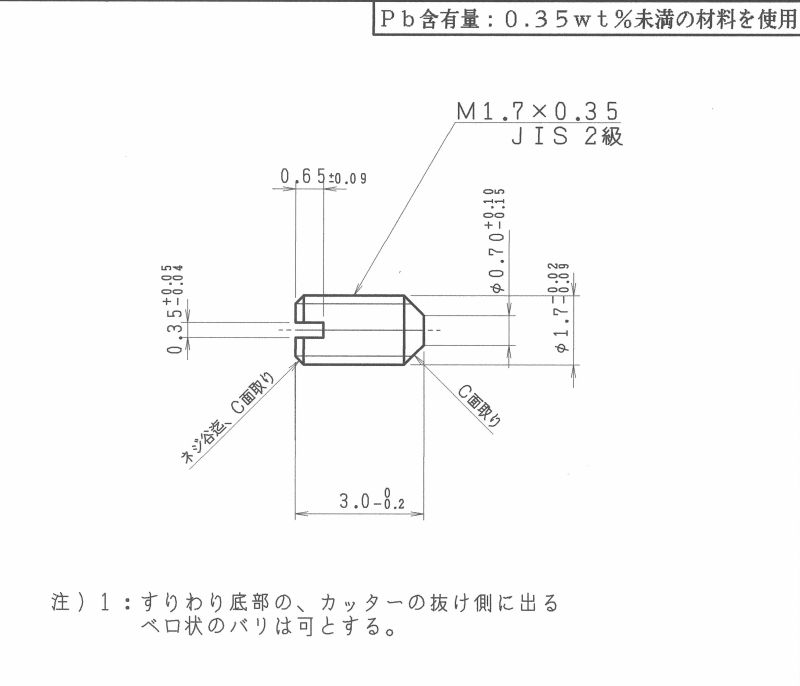

全長公差 ↓	★ 表内の「サイズ」部をクリックすると、詳細な寸法図が表示されます。 ★ （例）「サイズ」 M2x2.5 は、呼び径 M2 、全長 2.5mm 、のイモネジです。
1.0 ±0.05	M1x1	M1.2x1
1.1
1.2 ±0.05	M1x1.2	M1.2x1.2	M1.4x1.2
1.3
1.4
1.5 ±0.05	M1x1.5	M1.2x1.5	M1.4x1.5	M1.6x1.5	M1.7x1.5	M2x1.5
1.6
1.7
1.8 ±0.05	M1x1.8	M1.2x1.8	M1.4x1.8	M1.6x1.8	M1.7x1.8	M2x1.8	M2.5x1.8
2.0 0 /-0.2	M1x2	M1.2x2	M1.4x2	M1.6x2	M1.7x2	M2x2	M2.5x2	M3x2
2.5 0 /-0.2			M1.4x2.5	M1.6x2.5	M1.7x2.5	M2x2.5	M2.5x2.5	M3x2.5
3.0 0 /-0.2				M1.6x3	M1.7x3	M2x3	M2.5x3	M3x3
3.5 0 /-0.2						M2x3.5	M2.5x3.5	M3x3.5
4.0 0 /-0.3						M2x4	M2.5x4	M3x4
5.0 0 /-0.3							M2.5x5	M3x5
6.0 0 /-0.3								M3x6
