鉄（SUM24L）平先イモネジ商品寸法一覧

平先イモネジ　（平先セットスクリュー）

材質：快削鋼　(JIS規格：SUM24L相当) 強度区分：14H (Setscrew with flat point)

ねじ呼び径ピッチ	M1 P0.25	M1.2 P0.25	M1.4 P0.3	M1.6 P0.35	M1.7 P0.35	M2 P0.4	M2.3 P0.4	M2.5 P0.45

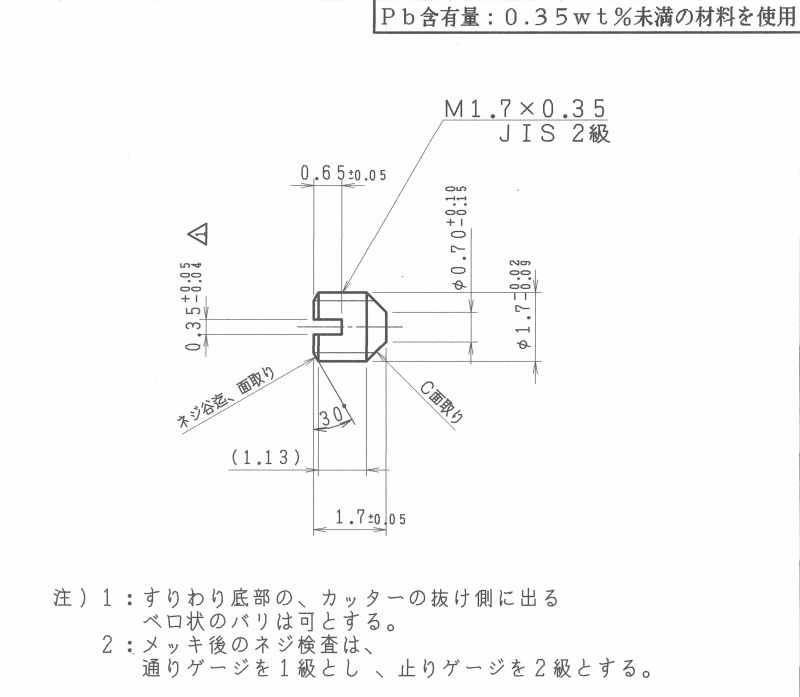

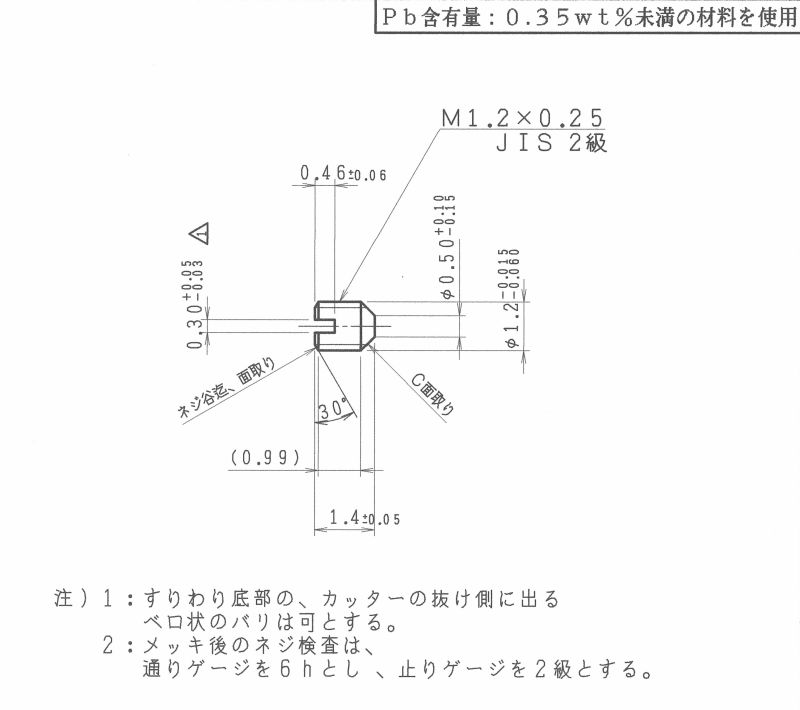

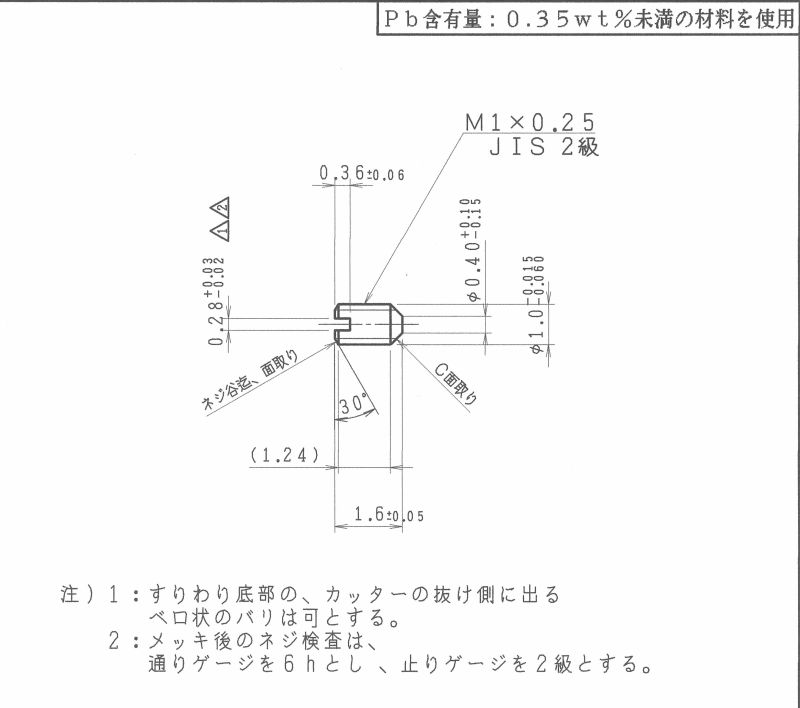

全長　公差	★ 表内の「サイズ」部をクリックすると、詳細な寸法図が表示されます。 ★ （例）「サイズ」 M2x2.5 は、呼び径 M2 、全長 2.5mm 、のイモネジです。
1.0 ±0.05	M1x1	M1.2x1
1.1 ±0.05	M1x1.1	M1.2x1.1	M1.4x1.1
1.2 ±0.05	M1x1.2	M1.2x1.2	M1.4x1.2
1.3 ±0.05	M1x1.3	M1.2x1.3	M1.4x1.3	M1.6x1.3 注1	M1.7x1.3 注1
1.4 ±0.05	M1x1.4	M1.2x1.4	M1.4x1.4	M1.6x1.4	M1.7x1.4
1.5 ±0.05	M1x1.5	M1.2x1.5	M1.4x1.5	M1.6x1.5	M1.7x1.5	M2x1.5
1.6 ±0.05	M1x1.6	M1.2x1.6	M1.4x1.6	M1.6x1.6	M1.7x1.6	M2x1.6	M2.3x1.6	M2.5x1.6
1.7 ±0.05	M1x1.7	M1.2x1.7	M1.4x1.7	M1.6x1.7	M1.7x1.7	M2x1.7	M2.3x1.7	M2.5x1.7
1.8 ±0.05	M1x1.8	M1.2x1.8	M1.4x1.8	M1.6x1.8	M1.7x1.8	M2x1.8	M2.3x1.8	M2.5x1.8
2.0 0/-0.2	M1x2	M1.2x2	M1.4x2	M1.6x2	M1.7x2	M2x2	M2.3x2	M2.5x2
2.5 0/-0.2	M1x2.5	M1.2x2.5	M1.4x2.5	M1.6x2.5	M1.7x2.5	M2x2.5	M2.3x2.5	M2.5x2.5
3.0 0/-0.2	M1x3	M1.2x3	M1.4x3	M1.6x3	M1.7x3	M2x3	M2.3x3	M2.5x3
4.0 0/-0.2			M1.4x4	M1.6x4	M1.7x4	M2x4	M2.3x4	M2.5x4
5.0 0/-0.2						M2x5	M2.3x5	M2.5x5
6.0 0/-0.2						M2x6	M2.3x6	M2.5x6
8.0 0/-0.2
10.0 0/-0.2
12.0 0/-0.2
